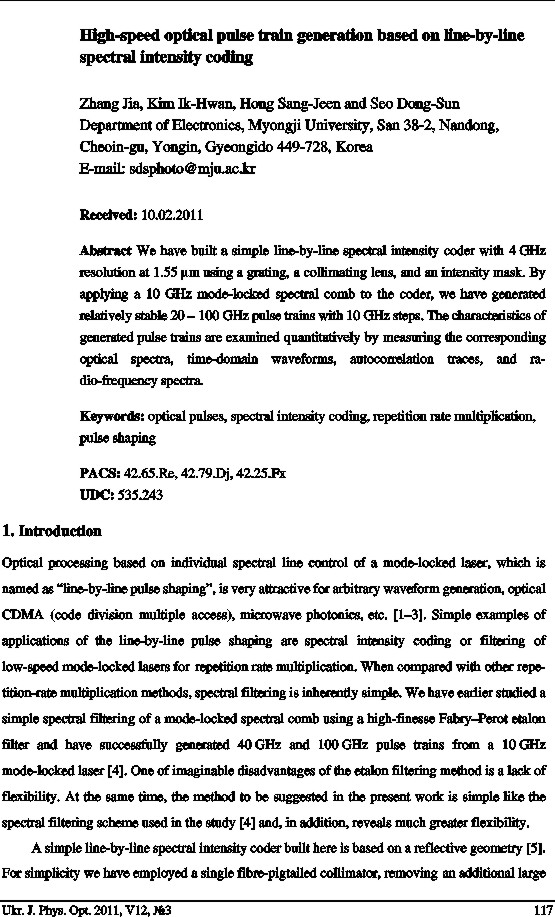

High-speed optical pulse train generation based on line-by-line spectral intensity coding
Download this article

Zhang Jia, Kim Ik-Hwan, Hong Sang-Jeen and Seo Dong-Sun

Abstract. We have built a simple line-by-line spectral intensity coder with 4 GHz resolution at 1.55 µm using a grating, a collimating lens, and an intensity mask. By applying a 10 GHz mode-locked spectral comb to the coder, we have generated relatively stable 20 – 100 GHz pulse trains with 10 GHz steps. The characteristics of generated pulse trains are examined quantitatively by measuring the corresponding optical spectra, time-domain waveforms, autocorrelation traces, and radio-frequency spectra.

Keywords: optical pulses, spectral intensity coding, repetition rate multiplication, pulse shaping

PACS:  42.65.Re, 42.79.Dj, 42.25.Fx
UDC: 535.243
Ukr. J. Phys. Opt. 12 117-126
doi: 10.3116/16091833/12/3/117/2011
Received: 10.02.2011

Анотація. У роботі запропоновано порівняно простий спектрально-лінійчатий кодер інтенсивності з розділенням 4 ГГц на довжині хвилі 1,55 мкм, у якому використано ґратку, колімаційну лінзу та маску інтенсивності. Для гребінчастого спектру з періодом 10 ГГц і синхронізацією мод ми генерували доволі стабільний цуґ імпульсів із кроком 10 ГГц і шириною 20 – 100 ГГц. Характеристики генерованого цуґу імпульсів досліджено шляхом вимірювання оптичних спектрів, форми сигналів, автокореляційних слідів і радіочастотних спектрів.
REFERENCES
  1. Jiang Z, Leaird D E and Weiner A M, 2006.Optical processing based on spectral line-by-line pulse shaping on a phase-modulated CW laser. IEEE J. Quantum Electron. 42: 657–666. doi:10.1109/JQE.2006.876716
  2. Kirchner M S and Diddams S A, 2010. Grism-based pulse shaper for line-by-line control of more than 600 optical frequency comb lines. Opt. Lett. 35: 3264–3266. doi:10.1364/OL.35.003264 PMid:20890354
  3. Fontaine N K, Scott R P, Cao J, Karalar A, Jiang W, Okamoto K, Heritage J P, Kolner B H and Yoo S J B, 2007. 32 phase×32 amplitude optical arbitrary waveform generation. Opt. Lett. 32: 865–867. doi:10.1364/OL.32.000865 PMid:17339963
  4. Zhang Jia, Hong Song-Jin and Seo Dong-Sun, 2010. High-speed pulse train generation by spectral filtering of a mode-locked laser output. Ukr. J. Phys. Opt. 11: 61–66. doi:10.3116/16091833/11/1/61/2010
  5. Jiang Zhi, Huang Chen-Bin, Leaird D E and Weiner A M, 2007. Spectral line-by-line pulse shaping for optical arbitrary pulse train generation. J. Opt. Soc. Amer. B. 24: 2124–2128. doi:10.1364/JOSAB.24.002124
  6. Thurston R N, Heritage J P, Weiner A M and Tomlinson W J, 1986. Analysis of picosecond pulse shape synthesis by spectral masking in a grating pulse compressor. IEEE J. Quantum Electron. 22: 682–696. doi:10.1109/JQE.1986.1073009
  7. Caraquitena J , Jiang Z, Leaird D E and Weiner A M, 2007. Tunable pulse repetition-rate multiplication using phase-only line-by-line pulse shaping. Opt. Lett. 32: 716–718. doi:10.1364/OL.32.000716 PMid:17308612
